產品概述
我公司根據多年來在各個工程案例運行經驗和各用戶反饋意見，結合多年的生產經驗，不斷更新完善，開發設計出一套改進型重力式無閥過濾器。
我公司開發的鋼制式無閥過濾器采用重力配水過濾、虹吸反沖洗等原理，進水、出水、沖洗及排水均不用閥門，靠水力作用自動運行，運行費用低，管理方便，安全可靠，運行自動化，設備一體化，進水箱、過濾器、反沖洗水箱等組裝一體，結構緊湊，用戶只需按要求做設備基礎和接通進出水管即可投入運行。同時，該過濾器系列產品均裝有頂蓋，衛生防護條件好，可以露天設置，與鋼筋混凝土濾池相比自重小，可采用瀝青砂柔性基礎。

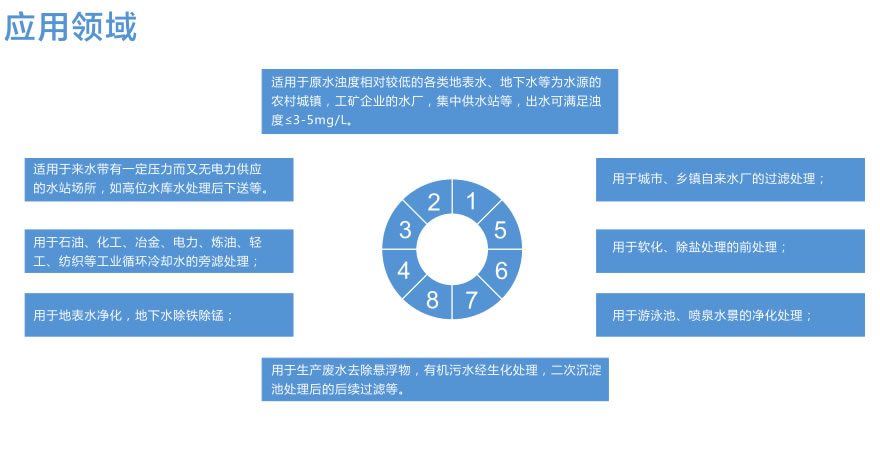

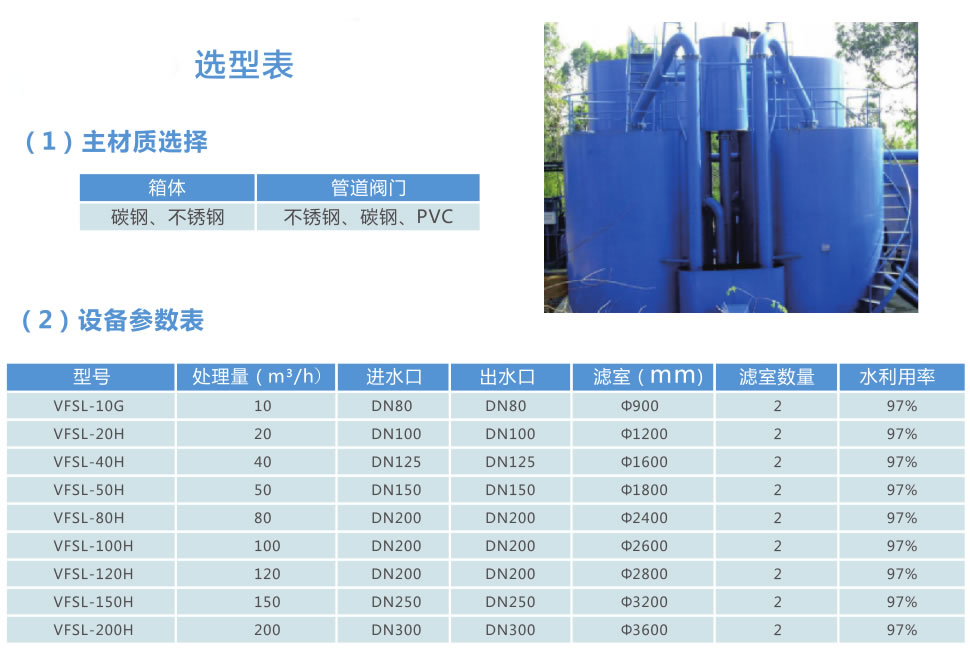

該濾器的更新完善，具備了更寬廣的處理能力和適用范圍，常用的有每小時處理5T、10T、20T、40T、50T、80T、100T、120T、150T、200T等八個規格，另外可根據用戶不同要求設計制造其他規格或單罐式重力式無閥過濾器，同時可滿足大型循環冷卻水系統旁濾處理要求，廣泛應用于
飲用、石油、化工、冶金、電力、煉油、紡織等工業域和給水等民用域。

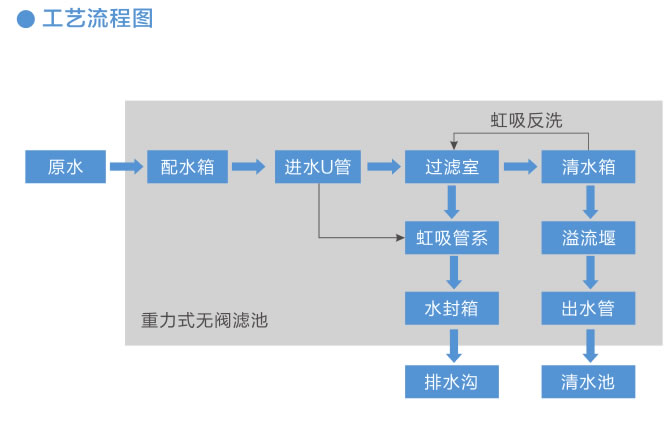

工藝原理

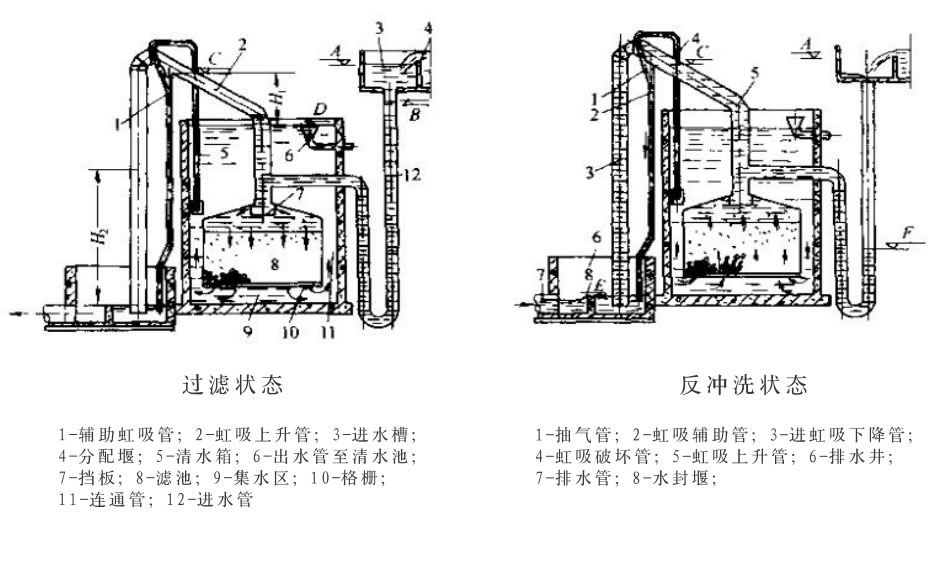

來水(上級出水或待處理水)經分配水箱進入進濾器，自上而下地過濾，當濾后水通過水帽到達并充滿集水區后，開始經由連通管進入清水箱，清水箱也稱沖洗水箱，當清水箱水滿后由溢流管道外送。由于濾層不斷截留進水中的懸浮物，濾層的水頭損失逐漸增加，使得虹吸上升管中的水位上升。當水位上升進入虹吸輔助管口時，水自該管開始下落，下落工程中，由于水力作用通過抽氣管將虹吸下降管內的空氣帶走，形成真空(負壓)。當負壓到達設計值時，便發生虹吸現象，此時水箱中的水自下而上地反洗使濾料得以“再生”。由于連續不斷反洗濾層，清水箱中水位下降至破壞斗時，虹吸作用被破壞，反洗結束，過濾裝置叉重新開始工作。無閥濾池的沖洗是全自動的，有時因管理上的需要，在濾池水頭損失還沒有達到大時就需要沖洗，為此設有強制沖洗器，強制；中洗器利用壓力水造成輔助管內產生負壓，通過抽氣管的作用形成虹吸。

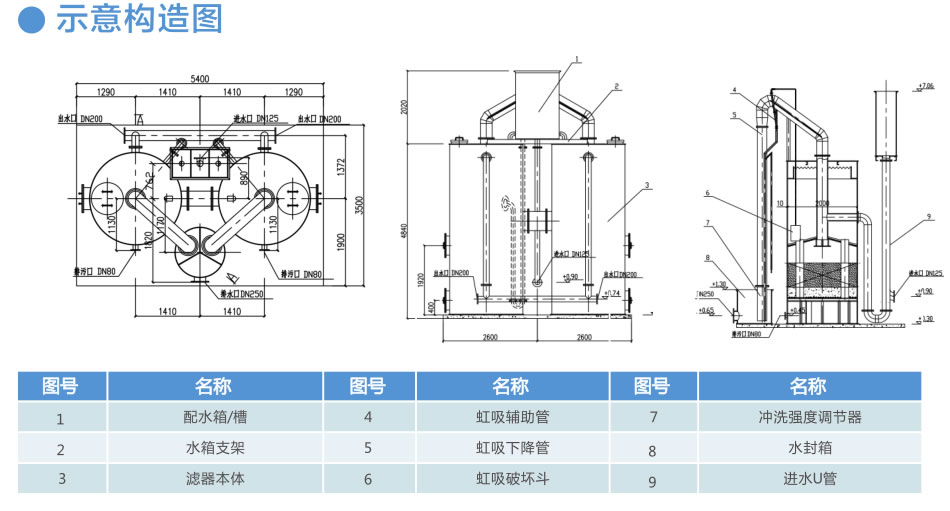

重力式無閥濾池由分配水槽、進水管、過濾室、集水區、連通管、沖洗水箱、溢流槽、虹吸上升管、虹吸下降管、虹吸輔助管、抽氣管、排水水封箱、虹吸破壞管、虹吸破壞斗、強制虹吸裝置、強制破壞裝置等組件構成，是集水力學、結構學、空氣動力學為一體的凈化水裝置。
設備優勢
1.本裝置是國內早不用閥門和控制儀表，巧妙地利用虹吸原理實現自動運行的無閥過濾裝置，相比其他過濾設備，具有不用人工操作、能耗少、運行費用低、安全可靠、管理方便等優點。
2.設備由配水箱、過濾器、U型進水水管、排水箱等組裝成一體，結構緊湊，用戶只需要按要求做好設備基礎和接通進出水管后，即可投入運行。
3.設備由碳鋼制造(或根據用戶要求)，防腐嚴格，加工精度高，安裝方便。新穎獨創的集水系統及省的集水水頭，使集水更為均勻有效，不僅提高了體積利用系數，而且其集水水頭極小。
4.凈水系統自動化，既保證了凈水系統的高效過濾，又能自動反沖．而且節省大量基建投資及日常運行、維修、保養費用。
5.設備自耗水率低，約在3％左右，對節省寶貴的水資源起著積極作用。
6.占地面積小，與一般凈水構筑物相比．可節省占地面50％以上，室內外均可安置。
7.便于擴建、改造、搬遷，或移地再用。
8.基建工期短，為常規的澄清過濾設施施工周期的四分之一。
操作規程
1、無閥過濾器初次運轉(或檢修后初次運行)，一步開啟進水閥門，沖洗水箱水滿，出水管開始出水時，關進水閥，等待幾分鐘，待濾料及集水區的空氣排除后，再開啟進水閥投入運轉。
2、二步對無閥過濾器每組2臺先后進行強制反沖，即開啟虹吸輔助管壓力水管，使之發生虹吸作用。這一步的目的是使新裝濾料的碎屑通過虹吸沖洗干凈，同時檢驗吸輔助裝置是否漏氣，通過上述二步后，無閥過濾器即可正常運行。

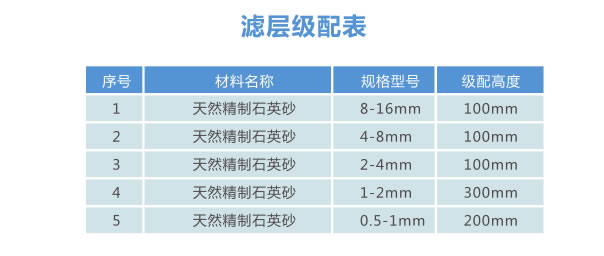

3、運轉一段時間后(例如幾個月甚至一年)，如發現無閥過濾器自動反沖次數增多．可采用手動強制反沖，直至好轉。原因是可能濾料表層污物積聚所致，應考慮檢查濾料。短期檢修可打開入孔鏟去表層變色石英砂濾料，更換一層新的石英砂，鏟下的石英砂用水沖洗(或自然雨淋洗)，洗凈后的石英砂可再次使用。更換新的石英砂，填裝后按一步、二步方法強制反洗及投運。
4、定期排污以免集水區(即濾板以下區域)污物積聚；沖洗水箱定期進行清洗(以免影響水質)，通過集水區排污。
5、反沖時間長短可通過調整虹吸破壞斗高度來控制，虹吸破壞斗位于沖洗水箱內(打開頂部人孔即可看到)，破壞斗往上調，反沖水箱有效水位減少，虹吸時間就短，反之則長。
6、無閥過濾器操作簡單．熟知原理后．就能更好運行和分析故障。
