地埋式雨水回收利用設備工藝流程

雨水回收利用設備系統工藝流程

　　雨水回收利用設備的作用是收集屋面、路面的雨水，經過設備處理達標后回收利用，達到幫助業主減少使用自來水水量的目的，該雨水設備處理的回收水也符合國家節能環保的要求。
　　主要工作過程：雨水經過管網收集后，經過棄流井，將初期較臟的部分棄流至城市污水管網，以減少設備處理壓力，保證出水水質。
　　棄流后的雨水進入調蓄池，調蓄池的作用是在降雨時將雨水進行儲存，無雨時保持系統在一定時間內持續運作；將短期的、不定量的雨水轉變?yōu)橛幸欢ㄖ芷诤退康乃Ｌ幚碓O(shè)備采用側向流中間進水斜板沉淀的工藝，出水穩定可靠，處理達到《城市雜用水》中的回用水標準。達標后的水進入清水池，方便業主回用。回用水通過高壓泵或變頻泵提升至業主回用管網即可。
　　◆設計依據
　　◇雨水處理回用地區雨水收集與利用主要技術指標
　　◇《建筑給水排水設計規范》（GB50015——2009）
　　◇《建筑與小區雨水利用工程技術規范》（GB50400——2006）
　　◇《塑料排水檢查井應用技術規程》（DGJ/T—25-2010）
　　◇《室外排水設計規范》（GB50014-2006）
　　◇《給水排水管道工程及驗收規范》（GB/50268-2008）
　　◇《綠色建筑評價標準》（GB/50378-2006）
　　◆設計范圍
　　項目范圍內可收集的雨水，經處理后用于綠化灌溉、道路沖洗、生活用水、施工用水等，在雨量不充足的情況下，考慮采用市政自來水補水。
　　◆設備概況
　　雨水回收利用設備系統75立方米φ3000×10000雨水蓄水罐1套（玻璃鋼）、75立方米φ3000×10000清水罐1套（玻璃鋼）、75立方米φ3000×9000一體化處理罐1套（玻璃鋼）、2.2KW風機一臺、3KW穩壓泵一臺、
　　電控箱一套、φ800×2800格珊棄流井一套（玻璃鋼）等，地埋設備不占空間。有效容積220*0.75=165立方米，按每平方米2.4Kg計，綠化面積為165000/2.4=68750平方米，按每次使用1500平米綠化，可使用4.5次。

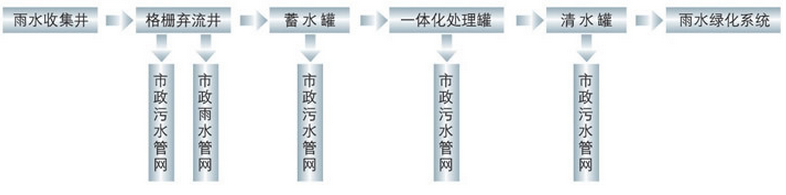

雨水回收利用設備系統工藝流程

　　◆設計主要技術參數
　　雨水回收利用設備系統降雨設計重現期按1年計算：
　　◇根據《建筑與小區雨水利用工程技術規范》（GB50400-2006），雨水收集利用工程的降雨設計重現期一般按1-2年計。
　　◇雨水徑流總量的計算公式如下：W=10ψchyF
　　式中：W——雨水設計徑流總量（立方米）；
　　　　　ψc——雨量徑流系數，徑流時取0.9；
　　　　　Hy——設計降水厚度;
　　　　　F——匯水面積（h立方米）
　　◆地埋式雨水收集罐體技術要求
　　地埋式75立方米φ3000×10000雨水蓄水罐（玻璃鋼）、75立方米φ3000×10000清水罐（玻璃鋼）、75立方米φ3000×9000一體化處理罐（玻璃鋼）、φ800×2800格珊棄流井（玻璃鋼），通過設備與外界土壤隔離開，埋設在綠化草坪下的設備，采用回填細砂水壓實后至罐頂，覆土及綠化土700mm厚；埋設在路面下的設備，設備四周設置磚混結構承重墻，承重墻和設備間回填細砂水壓實后，上部現澆300mm厚雙層雙向C30鋼筋混凝土；保證整個系統的完整性和穩定性。

上圖適用于道路及場地下地埋設備

上圖適用于道路及場地下地埋設備

上圖適用于綠化草坪下地埋設備

地埋式雨水回收利用設備系統施工現場

　　◆設計原則
　　◇在經濟可行的前提下，充分挖掘利用雨水。方案一是利用屋面及路面雨水連接排水管道，至雨水收集井經格柵棄流井，進入雨水處理回用系統。
　　◇雨水回收利用設備系統裝置要充分利用在室外地下空間，不占用建筑容積率面積；雨水收集過程主要部件：管道系統、功能單元（流量控制系統單元、沉淀過濾系統單元和檢查井等）和地埋式雨水收集罐，部件必須應盡量選用抗腐較強并能循環使用的環保非金屬材料，如：玻璃鋼材質；為保障系統長期運行的安全無泄漏，采用粘接連接的管道、功能單元和地埋式雨水收集罐應該選用　同一廠家生產的優質成品，盡量避免不同廠家產品混用。產品應取得國內或國際相關權威機構認證。
　　◇在雨水收集整個過程中盡可能減少設置用電設備或者閥門等裝置。只靠雨水自身重力流來完成雨水棄流、過濾、沉淀分離等功能過程，運行無能耗以達到節能的目的。
　　◇雨水系統日常的維修和維護簡單、方便、安全；在長期運行過程中必須經濟、安全、可靠。
　　◇雨水收集和利用系統必須設備通氣系統，以保證內外壓力平衡；可采用回用口及排污口兼作通氣作用。通氣管道直徑不小于50mm。
　　◇雨水管理系統力求投資省，運行費用低，充分結合景觀設計，通過結合景觀設計，通過對雨水的利用起到節水、水資源保護、減輕城市雨洪的負荷、改善城市生態環境的目的。
　　◇減少對建筑規劃及建筑設計的影響。
　　◇考慮與中水系統的聯動性，優先利用雨水，降低運行成本。
　　◆選材
　　◇連接管材：規格尺寸：DN600/500/200/50　材質：PVC
　　◇組合窯井：規格尺寸：DN800/600/500 材質：磚砌

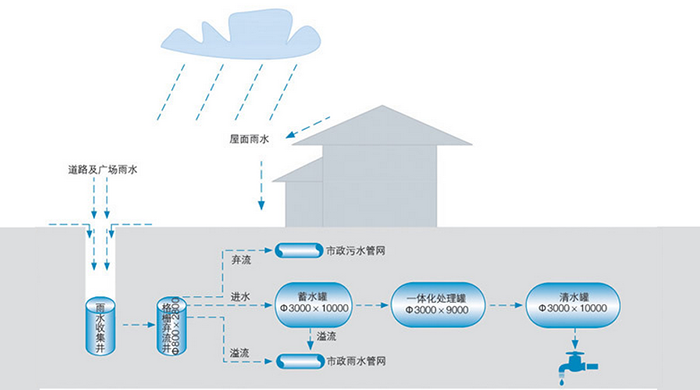

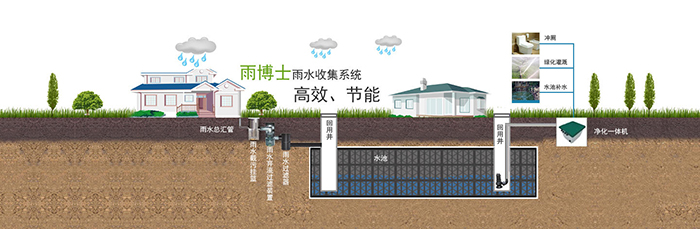

　　◆雨水回用流程

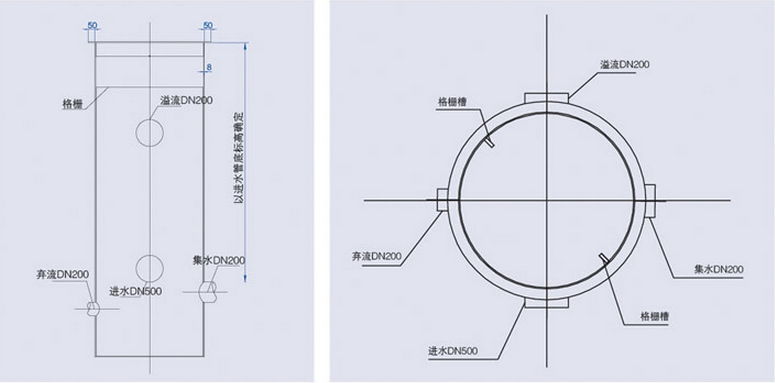

　　◆棄流、沉淀、過濾系統單元
　　設計中選用雨水棄流、沉淀、過濾裝置一體井，其優點：同時具有沉淀、棄流、收集雨水功能。

　　◆系統安裝及后期維護
　　水處理設備的安裝應按照工藝要求進行，其噪聲應符合現行國家標準《民用建筑隔聲設計規范》GBJ118的規定。
　　◆電氣控制
　　◇采用自動控制，動態雨量，棄流量。
　　◇清水罐內安裝兩臺提升泵（一備一用），采用液位控制。
　　◇蓄水罐、一體化處理罐、清水罐，分別安裝污泥提升泵一臺，定期使用反沖洗裝置，通過污泥提升泵清除污泥，采用手動啟泵。
　　◇電控柜運行狀態使用液位控制器自動啟停泵。
　　◇電氣控制柜設置在設備房內，設備房根據現場環境確定位置。
　　◇雨水回收利用設備系統采用中小型用電設備，符合綠色低碳要求。
